歡迎訪問江山市鑫源電氣有限公司！

產品中心

Product center

/
/
/

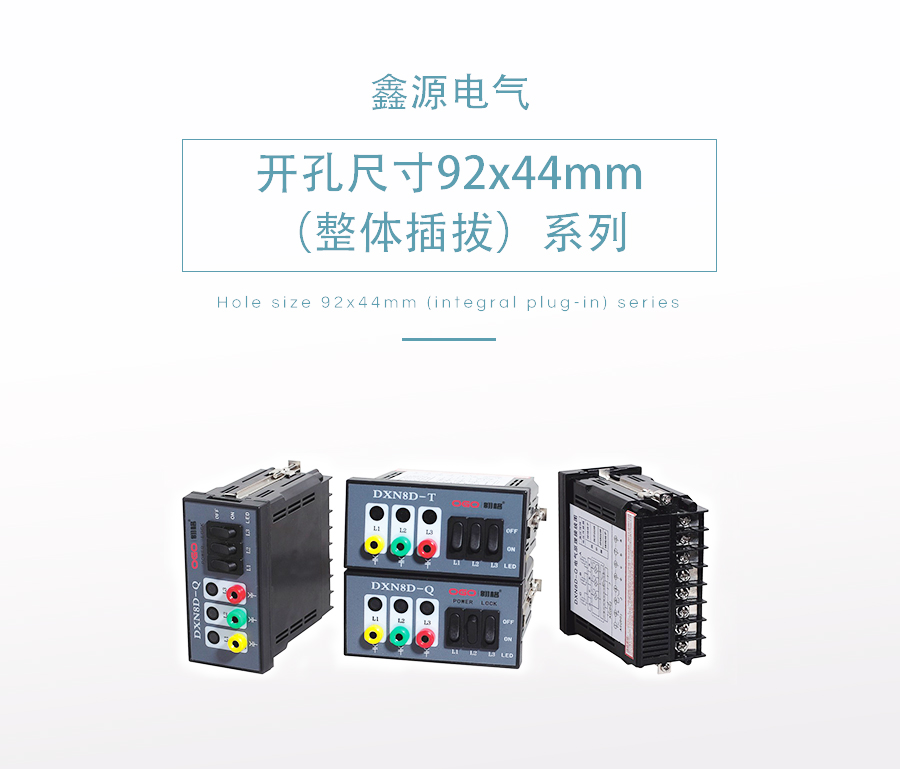

開孔尺寸92x44mm（整體插拔）系列
瀏覽量:
1000

開孔尺寸92x44mm（整體插拔）系列

產品編號
產品描述
參數

xinyuan



帶電顯示器選型表



序號

產品型號

發光元件

閉鎖工作電源
（V）

安裝孔尺寸
(mm×mm)

背視接線圖

適配電
容量

備注

X-1

DXN8D-7.2-40.5/T1

超高亮
度發光
二極管

/















92×44

圖1

圖2

見表一



X-2

DXN8D-3.6/T1

/

180（±15）pF



X-3

DXN8D-7.2-40.5/Q3

AC/DC：220、DC110

圖3

見表一



X-4

DXN8D-7.2-40.5/Q3-2F

圖4



X-5

DXN8D-3.6/Q3

圖3

180（±15）pF



X-6

DXN8D-7.2-40.5/Q4

圖7

見表一



X-7

DXN8D-12/T1S

/

圖2

20(±3 )pF



X-8

DXN8D-12/Q3S

AC/DC：220、DC110

圖3



X-9

DXN8D-12/Q3S-2F

圖4



X-10

DXN8D-12/Q4S

圖7



X-11

DXN8D-12/Q24S

DC：24

圖3



X-12

DXN8D-12/Q24S-2F

圖4



X-13

DXN8D-12/Q48S

DC：48

圖3



X-14

DXN8D-12/Q48S-2F



圖4



X-15

DXN8D-7.2-40.5/T1-2



/

圖2

見表一

并聯一拖二

X-16

DXN8D-7.2-40.5/Q3-2



AC/DC：220、DC110

圖3

X-17

DXN8D-7.2-40.5/T1-2C



/

圖5

串聯一拖二

X-18

DXN8D-7.2-40.5/Q3-2C



AC/DC：220、DC110

圖6



適配電容量表(表一)



額定線電壓等級（kV）

3.6

7.2

12

24

40.5

適配傳感器電容量（pF）

180(±15)

150(±15)

115(±15)

20(±3)

80(±10)

45(±5)

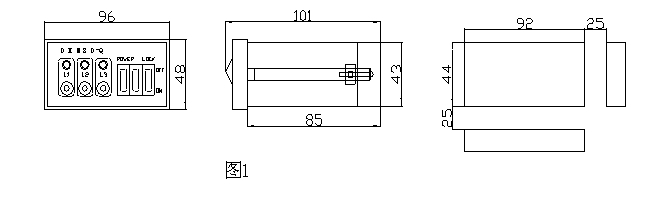

外形及安裝孔加工尺寸圖



xinyuan

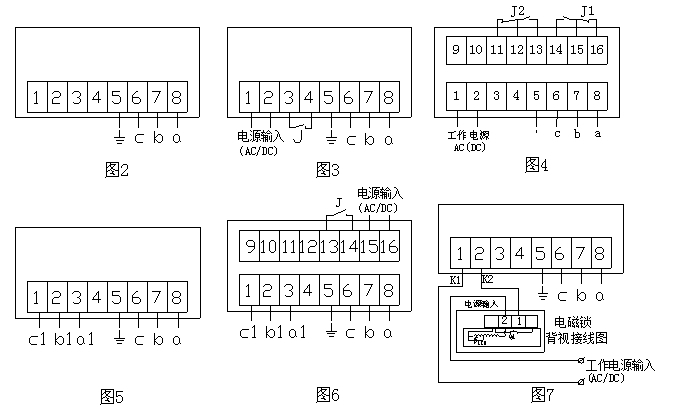

背視連接圖



xinyuan
